Método de conexión de la junta del cuerpo de la torre de la grúa torre

Las grúas torre tienen un cuerpo de torre alto y una pluma larga, lo que puede proporcionar un amplio rango de construcción.

Las grúas torre tienen un cuerpo de torre alto y una pluma larga, lo que puede proporcionar un amplio rango de construcción. Por lo tanto, se utilizan ampliamente en la construcción de edificios y en los campos de elevación industrial. El cuerpo de la torre generalmente se compone de muchas secciones de mástil. Para conectar de forma fiable la sección de mástil recién añadida con la sección de mástil del cuerpo de la torre original, las secciones de mástil deben conectarse. En la actualidad, la conexión de la sección estándar incluye principalmente dos métodos: conexión de pasador y conexión de perno. En el proceso de conexión de las secciones del mástil de la grúa torre, además de que las juntas encajen entre sí, también deben cumplirse ciertos requisitos, como que el método de conexión debe ser fiable, la operación debe ser sencilla y los beneficios económicos deben ser buenos. Del análisis del mercado nacional, el tipo de conexión de pernos se ha utilizado ampliamente en grúas torre pequeñas y medianas, y la conexión de eje de pasador se utiliza principalmente en grúas torre medianas y grandes. Los dos métodos de conexión tienen sus propias ventajas e inconvenientes. En este documento se analizará el diseño, la tecnología, la economía, el uso y otros aspectos de la estructura común de la junta de conexión de la sección del mástil, con el fin de proporcionar una referencia y base para el diseño y la selección de las juntas del cuerpo de la torre.

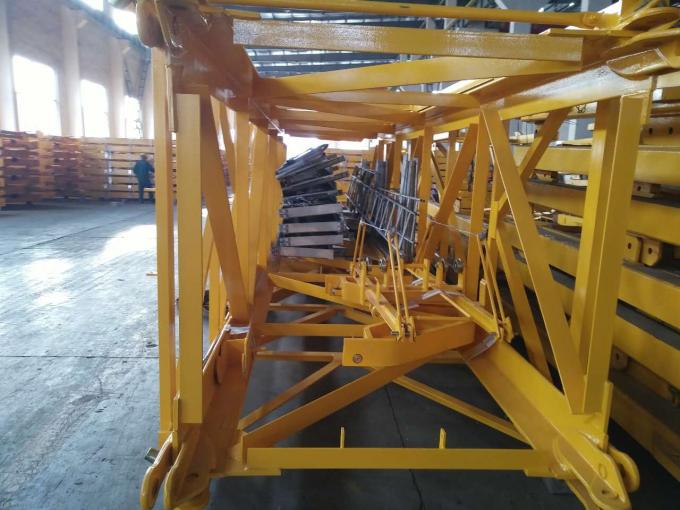

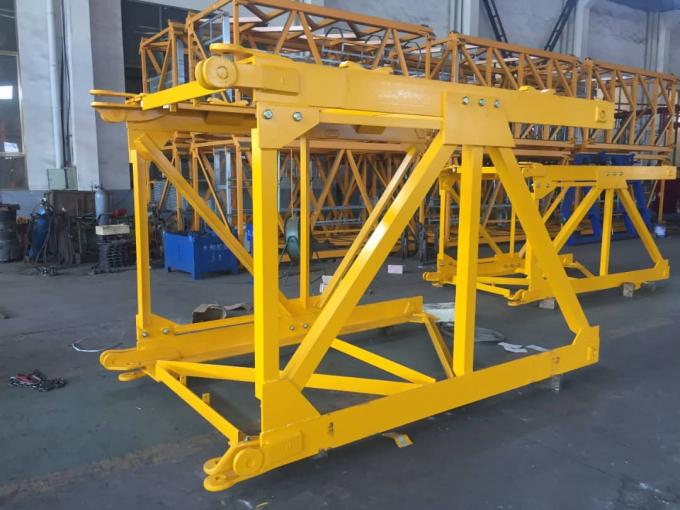

La sección del mástil del cuerpo de la torre se compone principalmente de cuerdas principales, almas, juntas de conexión y pasajes de la torre. La cuerda principal puede estar hecha directamente de varios aceros laminados, o puede soldarse a partir de aceros laminados o placas de acero. Los aceros de sección utilizados comúnmente incluyen acero en ángulo, tubo redondo, acero redondo macizo, tubo cuadrado, acero en H, etc. En algunos casos, debido a que el tamaño o las características de la sección del acero de sección no cumplen con los requisitos de diseño, también se pueden utilizar secciones de soldadura y empalme, como la soldadura de tubos cuadrados, la soldadura de acero en H, etc. La sección de la pata principal que se utilice dependerá del rendimiento de elevación de la grúa torre, las condiciones de suministro, los beneficios económicos y la planificación y las necesidades de desarrollar una serie de productos.

Las secciones de mástil adyacentes del cuerpo de la torre están conectadas entre sí a través de las juntas de la cuerda principal. Por lo tanto, el tipo de sección de la cuerda principal determina en gran medida el tipo de estructura razonable de las juntas que se pueden utilizar. Según los diferentes componentes de las juntas de la sección del mástil, las juntas de la sección del mástil de la grúa torre comunes generalmente se pueden dividir en tres métodos de conexión: conexión de pernos de alta resistencia, conexión de pasador y conexión de baldosas.
